  • 描述: HSPH 系列多孔平衡流量计采用了K-Lab多孔板流动调整器的NOVA结构设计,具有结构简单、可靠安全、测量精度高、直管段要求低、量程比宽、永久压损小等优点 ,还克服了标准节流装置的杂物滞留、堵塞和边缘锐角易磨损等缺点。
详情信息

  二、测量原理

  HSPH 系列多孔平衡流量计遵循流体力学定律和伯努利方程,流量计流出系数、传感器多孔孔径位置、形状设计和开孔数量通过独特的研发数据演算,并对 各种工况进行优化,使测量精度、重复性、量程比、 永久压损等综合指标达到最佳,成为目前最先进的差 压式流量计。

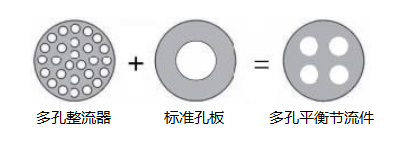

  HSPH 系列多孔平衡流量计结合了多孔整流器和标准孔板的测量原理,在节流板中心一个圆孔的基础上, 对称分布数量不等的圆孔。当介质流过圆孔时,流体被平衡调整,涡流被最小化,形成近似理想流体,通过取压装置和变送器,可获得稳定的差压信号,根据伯努利方程计算出流体的流量。

  公式:

  Q=KY

  式中:

  Q :介质流量(m3/h)

  K :系 数

  Y :压缩系数

  △P: 差 压 值 (Pa) ρ:介质密度(Kg/m3)

  HSPH 系列多孔平衡流量计实现了流场平衡整流达到最佳的效果,充分满足流体力学定律对流体测量的要求,将死区效应降到最低。节流件前后产生的涡流大大降低,显著提高了测量精度,无需很长的直管段整流,永久压力损失由于涡流减少降低到传统节流装置的约 1/3,量程比扩展到 10:1, 杂物滞留现象基本消除,无锐角设计大大提高了产品使用寿命。


  三、特 点

  3.1 测量精度高

  HSPH 系列多孔平衡流量计对称多孔设计,使流场达到平衡,能基本消除仅一个孔节流带来的死区效应,取压区域涡流大大降低,取压口拾取的差压信号信噪比大大提高;振动降低,稳定性提高,传感器检测精度大大提高,可达到 0.5%精度。

  3.2 直管段要求短

  HSPH 系列多孔平衡流量计对称多孔设计,能将流场快速整流成近似理想体,无需过多的直管段整流。

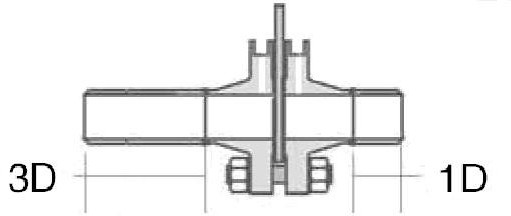

  对前、后直管段的要求小,安装时前直管段要求为 3D, 后直管段要求为 1D(如图)。



  3.3 永久压损小

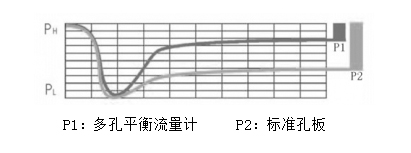

HSPH 系列多孔平衡流量计结构设计无死区效应, 在相同的差压值情况下,能将标准孔板因死区涡流带 来永久压力损失降低 2-3 倍,可以大量节省装置运行过程中的流体输送能源(如图)。


  3.4 测量范围宽

  HSPH 系列多孔平衡流量计突破标准节流装置

  测量局限,可以根据流体特性进行灵活多变的结构设计。量程比达到 10:1 雷诺数拓宽为 200~10000000,

  3.5 稳定性好

  HSPH 系列多孔平衡流量计在下游形成的涡流小,从而信号稳定性好。其它类型的节流装置在节流件后形成的涡流较长,产生高幅、低频波动信 号,这些信号会对差压变送器的数值造成干扰。

  3.6 可测量脏污介质

  HSPH 系列多孔平衡流量计的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的现象,保证脏污介质可以顺利通过多个孔, 减小了流体孔被堵塞的机会。

  3.7 双向流检测结构设计

  HSPH 系列多孔平衡流量计可以进行气液两相、浆料、含少量固体颗粒介质的测量。结构上采用双向直孔,对称结构的设计,可方便的测量介质双向流量。

  3.8 节能型设计

  HSPH 系列多孔平衡流量计是一种节能型差压式流量计,具体体现为:

  a、 由于测量精度高,所以可做计量使用,从而节约了因计量不准确而造成的贸易结算损失;

  b、 由于压力损失小,所以降低了介质在输送过程中动能的损失,从而节省了相当大的运行成本;

  c、 直管段要求短,节省了工艺管道材料和施工费用;

  d、 长期稳定性运行,无边缘磨损,延长了检定周期,节约了检定费用。


  四、技术参数

  ● 介质范围:气体,液体 ,蒸汽,气液混合介质

  ● 公称通径:DN15~3000

  ● 连接方式:夹持连接 法兰连接 焊接式

  ● 准 确 度 : 0.5 级

  ● 重 复 性 : ±0.2%

  ● 量 程 比 : 10:1

  ● 前后直管段要求:前 3DN,后 1DN

  ● 雷诺数适用范围:200~10000000

  ● β 值范围: 0.25-0.85

  ● 介质温度范围: -200℃~-600℃

  ● 介质压力范围: ≤42Mpa

  ● 材质范围: 材质根据用户要求

  ● 法兰标准: 标准根据用户要求

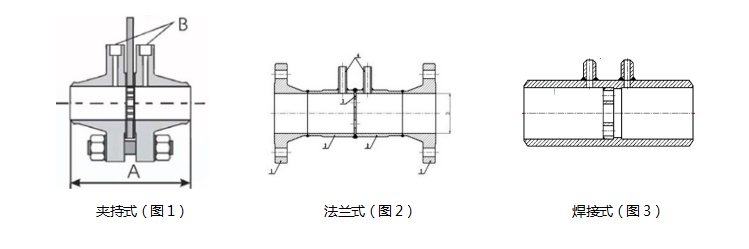

  五、安装方式

  1. 夹持式多孔平衡流量计由多孔节流件、垫片、法兰、紧固螺栓螺母组成;

  2. 法兰式多孔平衡流量计由多孔节流件,取压装置、垫片、配对法兰、紧固螺栓螺母等组成;

  3. 焊接式多孔平衡流量计由多孔节流件,取压装置组成。



  六、安装说明

  HSPH 多孔平衡流量计管道安装分为夹持式、法兰式和焊接式,根据用户要求采用不同的连接方式。

  5.1 直管段要求

  节流装置部分在出厂前已组装好,可以直接安装在管道上,安装时前直管段为 3D,后直管段为 1D。

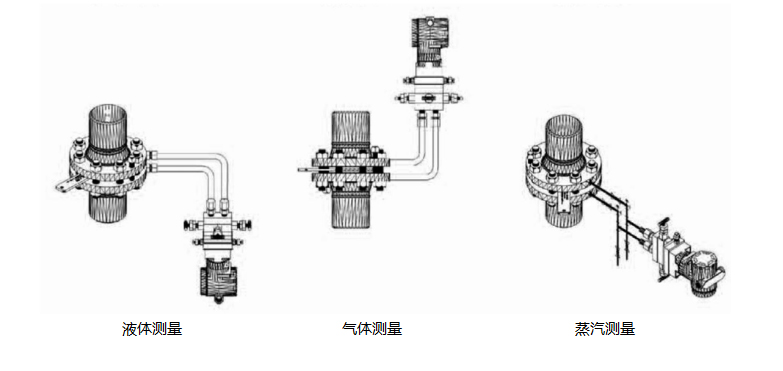

  5.2 水平管道的安装(如下图):

  对液体介质,引压口和变送器装在管道下方左右 45?区间;气体介质,引压口和变送器装在管道上方左右45?区间;蒸汽介质,引压口水平,加装冷凝装置。

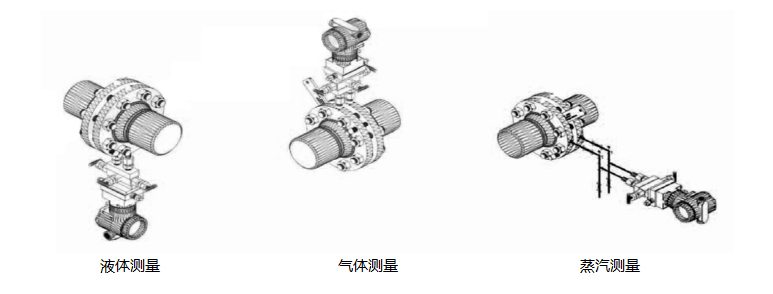

  5.3 垂直管道的安装(如下图):

  对液体介质,变送器装在引压管的管下方;气体介质,变送器装在引压管的管上方;蒸汽介质,引压口水平,加装冷凝装置。


  七. 型号说明


型号

规格代码

说明



ZPL




多孔平衡流量计




测量介质

-1

2

3

液体

气体

蒸汽



取压方式


-F

Z

J




法兰取压

角接取压

径距取压



管道连接方式

-J

F

H


 夹持式

法兰式

焊接式

公称通径

-DN

****


  备注:多孔平衡流量计的材质依用户要求制作。
