文丘里

文丘里

  • 描述: 文丘里管流量计包括“收缩段”、“喉道”和“扩散段”3部分,以其结构简单、适用工况范围广、易于实时监控等优点。用于测量封闭管道中单相稳定流体的流量,在诸如煤气、电力、水泥等众多能源动力工业领域被广泛的应用。
详情信息

  文丘里管适用范围

  公称直径:50mm≤DN≤1200mm ,超过1200mm需标定

  粗铸收缩段:100mm≤DN≤800mm

  机械加工收缩段:50mm≤DN≤250mm

  粗焊铁板收缩段:200mm≤DN≤1200mm

  节流孔径比β:0.3≤β≤0.75

  粗铸收缩段:0.3≤β≤0.75

  机械加工收缩段:0.4≤β≤0.75

  粗焊铁板收缩段:0.4≤β≤0.7

  雷诺数范围: 2×105≤ReD≤2×106

  粗铸收缩段:2×105≤ReD≤2×106

  机械加工收缩段:2×105≤ReD≤106

  粗焊铁板收缩段:2×105≤ReD≤2×106

  精度等级:1级


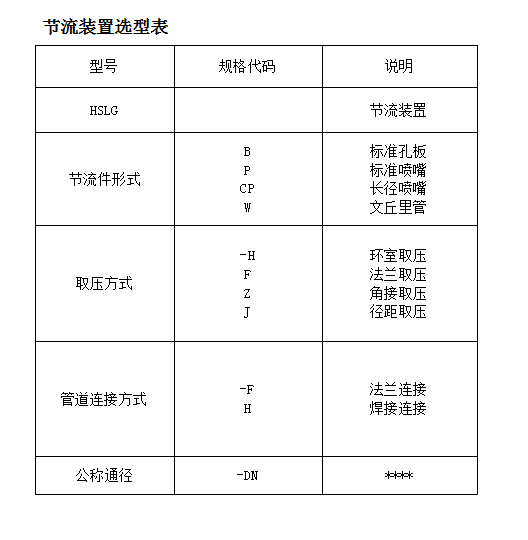

  文丘里管优缺点

  优点:如果能完全按照ASME标准精准制造,测量精度也可达 0.5%。

  缺点:喉管和进口/出口一样材质,流体对喉管的冲刷和磨损严重,无法保障长期测量精度。结构长度须按ISO-5167规定制造,否则就达不到所需精度,由于ISO-5167对经典文丘里的严格结构规定,使得它的流量测量范围大/小流量比很小,一般在 3~5 之间。 很难满足流量变化幅度大的流量测量。
